Serie
CML7
Condensatori per elettronica di potenza per applicazioni DC
Condensatori a bassa induttanza per DC link, filtri DC, immagazzinaggio di energia.
Caratteristiche Tecniche
Technical details
Technical details
| Technical details | |
| Tensione nominale DC (Undc) | 400, 600, 700, 800, 900, 1000, 1100, |
| Rated DC voltage (UNdc) | 1300, 1500, 1700, 1900 |
| Tolleranza capacità | ±10% |
| Capacitance tolerance | |
| Induttanza serie | 25÷50nH |
| Inductance serie | |
| Dispositivo di sicurezza | NO |
| Safety device | |
| Categoria climatica | 40/85/21 |
| Climatic category | |
| Temperatura massima d’esercizio -Ѳmax | 85°C |
| Maximum operating temperature -Ѳmax | |
| Temperatura minima d’esercizio -Ѳmin | -40°C |
| Minimum operating temperature -Ѳmin | |
| Temperatura massima punto più caldo -Ѳh | 85°C |
| Maximum hotspot temperature -Ѳhs | |
| Temperatura di stoccaggio | -40 +85°C |
| Storage temperature | |
| Tensione di prova | tra i terminali: 1,5UNDC/30” |
| verso massa: 3,6kV/3” | |
| Test voltage | between terminals: 1,5UNDC/30” |
| between terminals and case: 3,6kV/3” | |

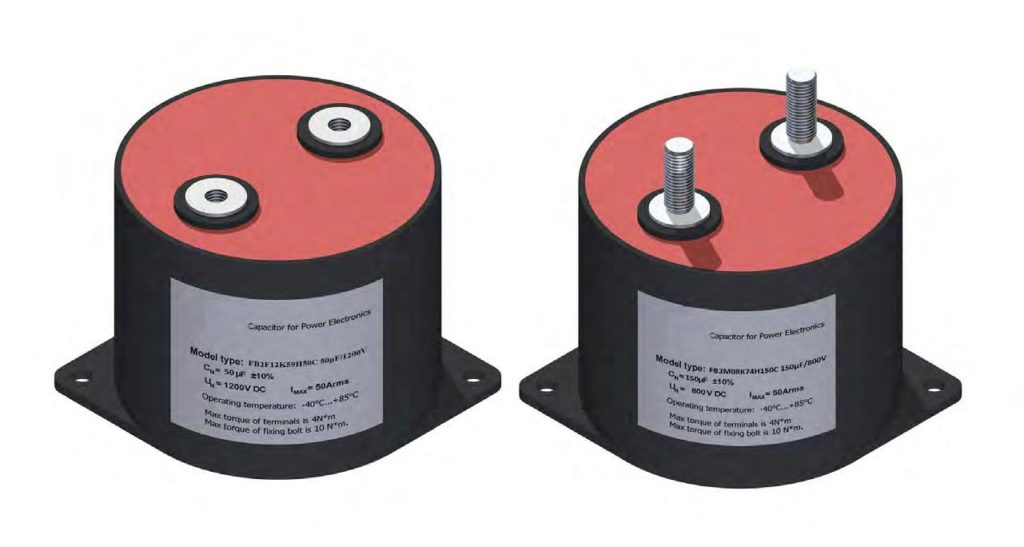

| Terminali | Filetto interno M6x8 o Viti M8 |
| Terminals | TM6x8 threaded holes or M8 screws |
| Corrente massima terminali | 100A |
| Maximum terminal current | |
| Coppia massima serraggio terminali | 4Nm M6 – 6Nm M8 |
| Fixing screws maximum torque | |
| Materiale contenitore | Plastica autoestinguente UL94 |
| Case material | UL94 Self-extinguishing plastic |
| Norma di riferimento | IEC 61071-1 IEC 60068-1 |
| Reference standard | UL-94 |
| Aspettativa di vita | 100000 h |
| Life expectancy | |
| Umidità relativa | <95% |
| Relative humidity | |
| Altitudine | ≤2000 mslm masl |
| Altitude |
Avvertenze
Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. Meco Capacitors declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO Capacitors sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
