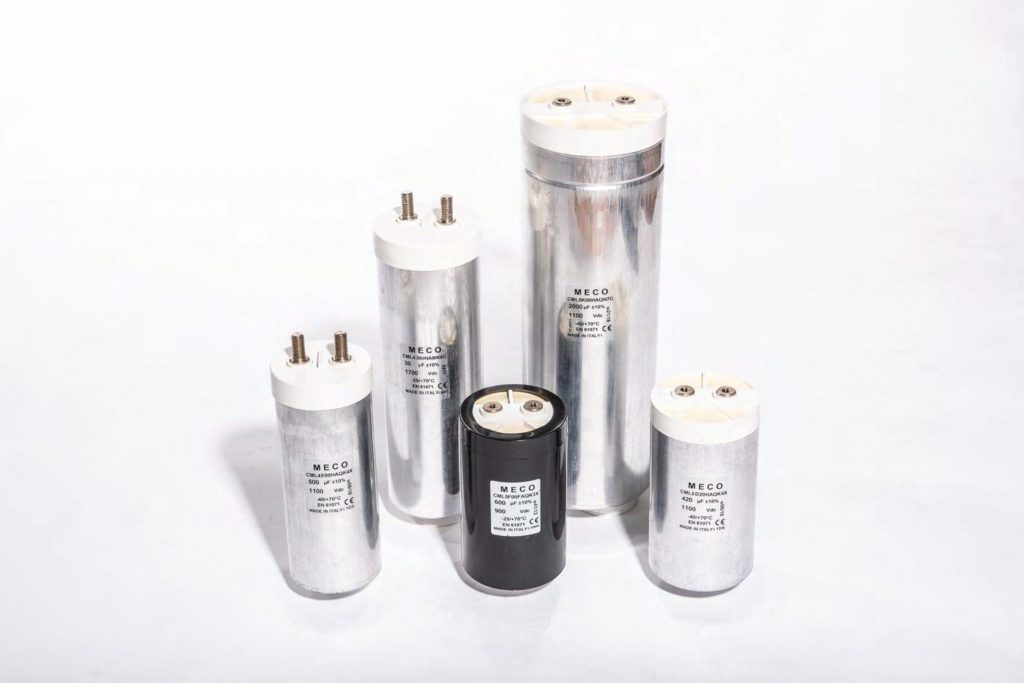

SERIE CML5

Condensatori per elettronica di potenza per applicazioni DC

, Serie CML5, Meco Capacitors

Condensatori per DC link, filtri DC, immagazzinaggio di energia.

Caratteristiche Tecniche
Technical details

Tensione nominale DC (UNDC)
Rated DC Voltage (UNDC)
600, 700, 900, 1100, 1300, 1500, 1800,
2000, 2200, 2400, 2600, 3000, 3600
Tensione di ondulazione (Ur)
Ripple voltage (Ur)
≤0,25UNDC
Tolleranza capacità
Capacitance tolerance
±10%
Dispositivo di sicurezza
Safety device
NO
Categoria climatica
Climatic category
40/85/21
Temperatura massima d’esercizio -Ѳmax
Maximum operating temperature -Ѳmax
85°C
Temperatura minima d’esercizio -Ѳmin
Minimum operating temperature -Ѳmin
-40°C
Temperatura massima punto più caldo -Ѳhs
Maximum hotspot temperature -Ѳhs
85°C
Temperatura di stoccaggio
Storage temperature
-40 + 85°C

Tensione di prova


Test voltage

Tra i terminali: 1,5UNDC/30”
Verso massa: 3,6kV/3”

Between terminals: 1,5UNDC/30”
Between terminals and case: 3,6kV/3”
Terminali
Terminals
Filetto interno M6x10 o Viti M8
M6x10 threaded holes or M8 screws
Corrente massima terminali
Maximum terminal current
120A
Coppia massima serraggio terminali
Fixing screws maximum torque
5Nm per filetto interno, 6Nm per viti M8
5Nm for threaded holes, 6Nm for M8 screws
Custodia/Piastrina
Case/Cover
Alluminio/Plastica UL94-V0
Aluminium/Plastic UL94-V0
Norma di riferimento
Reference standard
IEC 61071
Aspettativa di vita
Life expectancy
100000 h
Umidità relativa
Relative humidity
<95%
Altitudine
Altitude
≤2000 mslm masl

AVVERTENZE

Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. MECO S.r.l. declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
