Serie QARM-
';

SERIE QARM

Quadri e armadi automatici di rifasamento

, Serie QARM, Meco Capacitors

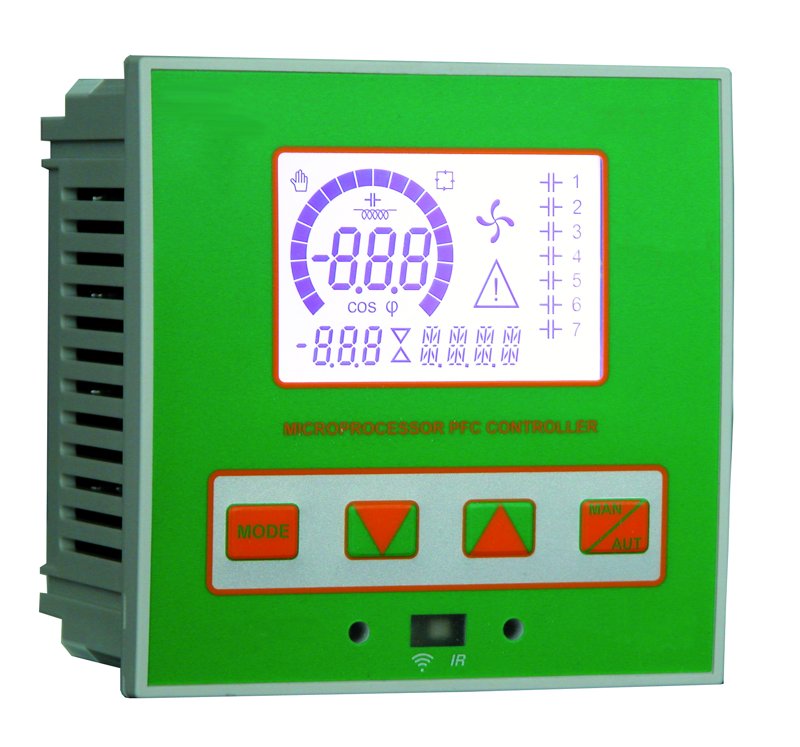

INFORMAZIONI GENERALI – Impianti automatici per rifasamento adatti per piccole o medie utenze. Le regolazioni fini dei primi gradini, caratteristica di questi prodotti, consentono di seguire al meglio anche piccole variazioni di carico induttivo. Le molteplici configurazioni disponibili consentono di adattarsi a tutti i tipi di utenze; dai cicli di lavoro standard ai servizi continui 24h/24; da bassi disturbi armonici fino ai medio/alti contenuti (THDic max. in corrente ammesso sui condensatori dal 50 al 90%). Montano tutti un sezionatore tripolare con contatto di preapertura, terna di fusibili di protezione delle batterie ad alto potere d’interruzione (100kA), teleruttori tripolari, specifici per condensatori, a controllo delle batterie con resistenze limitatrici dei picchi di corrente determinati dall’inserzione delle batterie capacitive, regolatore a microprocessore di ultima generazione dotato di display LCD retroilluminato a icone e testo multilingue per la visualizzazione del cosφ e di altre grandezze, allarmi, settaggio automatico del valore c/k, gestione computerizzata della scelta delle batterie con rotazione delle medesime per un consumo uniforme nel tempo dell’apparecchiatura, controllo della temperatura interna del quadro, monitoraggio distorsione armonica ammessa sui condensatori con distacco dalla rete ed allarmi in caso di superamento delle soglie previste per il tipo di condensatore presente nel quadro. La ventilazione è di tipo naturale mediante appositi canali, la carpenteria è in robusta lamiera d’acciaio dotata di portina frontale incernierata; il montaggio è previsto a parete, o a pavimento, a seconda delle potenze, con ingresso cavi dal basso. La facile manutenzione avviene da fronte quadro, in modo agevole, grazie anche al montaggio dei condensatori su piastra filettata e senza alcuna rimozione di parti meccaniche. I condensatori che equipaggiano l’apparecchiatura sono tutti di ultima generazione ad alto gradiente con dispositivo antiscoppio e dalla versione Long Life, prodotti da MECO.

GENERALITÀ:

• Carpenteria metallica 15/10 verniciata con polveri epossidiche RAL 7035

• Contattori specifici per carichi capacitivi con blocchetto resistenze preinserzione per limitare picchi d’inserzione dei condensatori

• Cablaggio N07V-K autoestinguenti

• Grado di protezione standard IP3X esterno, IP2X interno sulle sole parti in tensione (altri su richiesta)

• Portella incernierata con chiusura di sicurezza a vite

• Sezionatore tripolare rotativo blocco porta e contatto di preapertura NORME DI RIFERIMENTO CEI EN 60831-1/2 (condensatori) CEI EN 60439-1/2 CEI EN 61921-1 (apparecchiatura)


Caratteristiche tecniche
Technical details

Tensione circuiti aux
Auxiliary circuit voltage
400V
Tensione nominale impiego
Rated voltage
400V
Frequenza nominale
Rated frequency
50Hz
Sovraccarico in tensione
Max Overload current
1.3ln - 1.5ln
Sovraccarico in tensione
Max working voltage
1.1Vn
Tensione isolamento
Insulating voltage
690V
Classe di temperatura quadro
Cabinet temperature range
-5 +40°C
Classe di temperatura condensatori
Capacitors temperature range
-25 +55°C
Dispositivi di scaricaSu ogni condensatore
On each capacitors
Collegamenti interni
Capacitors connetion
A triangolo
Delta
Servizio
Service
Continuo
Continuous
Perdite totali
Total losses
2W/kvar
Installazione
Use
Per interni
Indoor
Norma di riferimento
Reference standard
CEI EN 60831-1/2 CEI EN 60439-1/2 - 61921-1
Altitudine
Altitude
≤2000 mslm masl

AVVERTENZE

Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. MECO S.r.l. declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
