Serie

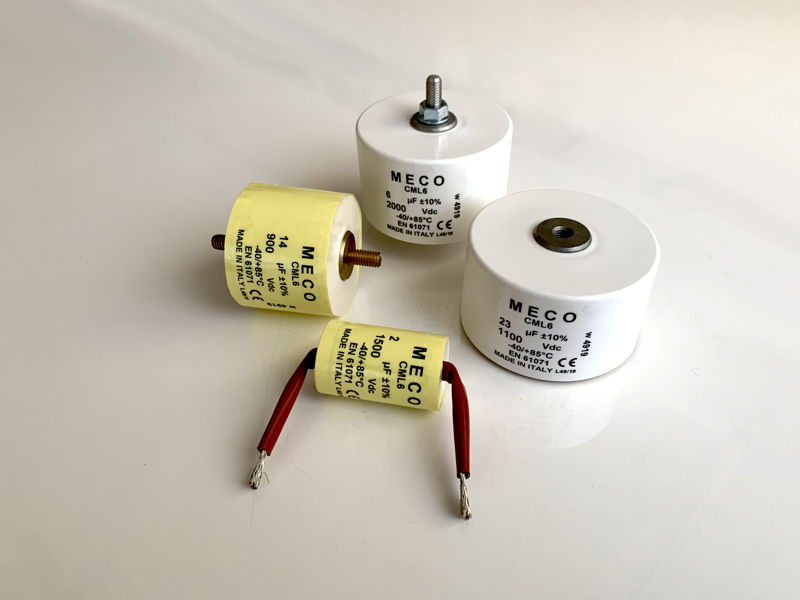

CML6
Condensatori per elettronica di potenza per applicazioni DC
I condensatori della serie CML6 sono stati progettati per applicazioni in corrente continua dove serve un basso valore di resistenza e induttanza serie. Sono costruiti con un film speciale di polipropilene metallizzato autorigenerabile ad alte prestazioni e realizzati in con materiali autoestinguenti UL94 V0. Sono adatti anche nelle applicazioni di mobilità elettrica.
Applicazioni:
– Filtri D.C.
– Inverter di potenza
– Azionamenti elettrici
– Protezione GTO e IGBT
– Filtro di ondulazione dell’altezza DC
– Convertitore di media frequenza
– Sintonia a media frequenza
– Laser a impulsi
– Industria della trazione
Avvertenze
| Tensione nominale DC (UNDC) Rated DC voltage (UNDC) | 550, 700, 850, 900, 1000, 1100, 1300, 1500, 1700, 2000, 2300, 2500, 2700, 3000, 5000 |
| Tolleranza di capacità Capacitance tolerance | ±10% |
| Induttanza serie Inductance serie | <30nH |
| Dispositivo di sicurezza Safety device | NO |
| Categoria climatica Climatic category | 40/85/21 |
| Temperatura massima di esercizio-Ѳmax Maximum operating temperature-Ѳmax | 85°C |
| Temperatura minima di esercizio-Ѳmin Minimum operating temperature-Ѳmin | -40*C |
| Temperatura massima punto più caldo-Ѳhs Maximum hotspot temperature-Ѳhs | 85°C |
| Tensione di prova Test voltage | Tra i terminali: 1,5UNDC/30″ Verso massa 3,6kV/3″ Between terminal 1,5UNDC/30″ Between terminal and case: 3,6kV/3″ |
| Terminali Terminals | Filetto interno M6x10 o Viti M8 Threadet holes M6x10 or M8 screw |
| Corrente massima terminali Maximum terminal current | 100A |
| Coppia massima serraggio terminali Fixing screws maximum torque | 4Nm M6 – 7Nm M8 |
| Materiale contenitore Case material | Plastica V0 autoestinguente UL94 UL94 self-extinguishing V0 plastic |
| Norma di riferimento Reference standard | IEC 61071-1 IEC 60068-1 |
| Aspettativa di vita Life expectancy | 100000 h |
| Umidità relativa Relative humidity | <95% |
| Altitudine Altitude | ≤2000 mslm masl |
Direttiva RoHS
Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. Meco Capacitors declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
