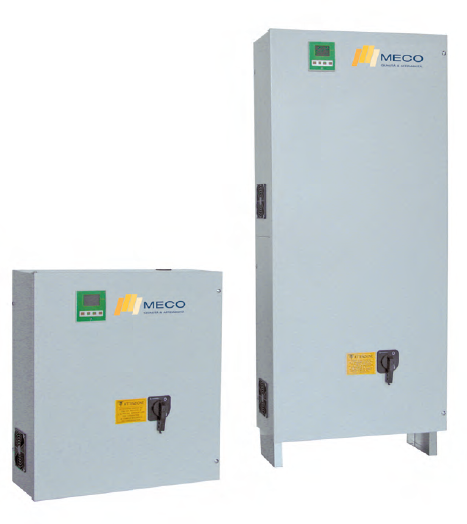

Impianti automatici per rifasamento adatti per piccole o medie utenze. Le regolazioni
fini dei primi gradini, caratteristica di questi prodotti, consentono di seguire al meglio
anche piccole variazioni di carico induttivo. Le molteplici configurazioni disponibili
consentono di adattarsi a tutti i tipi di utenze; dai cicli di lavoro standard ai servizi
continui 24h/24; da bassi disturbi armonici fino ai medio/alti contenuti (THDic max. in
corrente ammesso sui condensatori dal 50 al 90%). Montano tutti un sezionatore
tripolare con contatto di preapertura, terna di fusibili di protezione delle batterie ad
alto potere d’interruzione (100kA), teleruttori tripolari, specifici per condensatori,
a controllo delle batterie con resistenze limitatrici dei picchi di corrente determinati
dall’inserzione delle batterie capacitive, regolatore a microprocessore di ultima
generazione dotato di display LCD retroilluminato a icone e testo multilingue per la
visualizzazione del cosφ e di altre grandezze, allarmi, settaggio automatico del valore
c/k, gestione computerizzata della scelta delle batterie con rotazione delle medesime
per un consumo uniforme nel tempo dell’apparecchiatura, controllo della
temperatura interna del quadro, monitoraggio distorsione armonica ammessa sui
condensatori con distacco dalla rete ed allarmi in caso di superamento delle soglie
previste per il tipo di condensatore presente nel quadro.
La ventilazione è di tipo naturale mediante appositi canali, la carpenteria è in robusta
lamiera d’acciaio dotata di portina frontale incernierata;
il montaggio è previsto a parete, o a pavimento, a seconda delle potenze, con ingresso
cavi dal basso. La facile manutenzione avviene da fronte quadro, in modo agevole,
grazie anche al montaggio dei condensatori su piastra filettata e senza alcuna
rimozione di parti meccaniche. I condensatori che equipaggiano l’apparecchiatura
sono tutti di ultima generazione ad alto gradiente con dispositivo antiscoppio e dalla
versione Long Life, prodotti da MECO CAPACITORS S.r.l.
Generalità
• Carpenteria metallica 15/10 verniciata con polveri epossidiche RAL 7035
• Contattori specifici per carichi capacitivi con blocchetto resistenze
pre-inserzione per limitare picchi d’inserzione dei condensatori
• Cablaggio N07V-K autoestinguenti
• Grado di protezione standard IP3X esterno, IP2X interno sulle sole parti in tensione
(altri su richiesta)
• Portella incernierata con chiusura di sicurezza a vite
• Sezionatore tripolare rotativo blocco porta e contatto di preapertura
NORME DI RIFERIMENTO
CEI EN 60831-1/2 (condensatori)
CEI EN 60439-1/2 CEI EN 61921-1 (apparecchiatura)
