Serie
CMI4

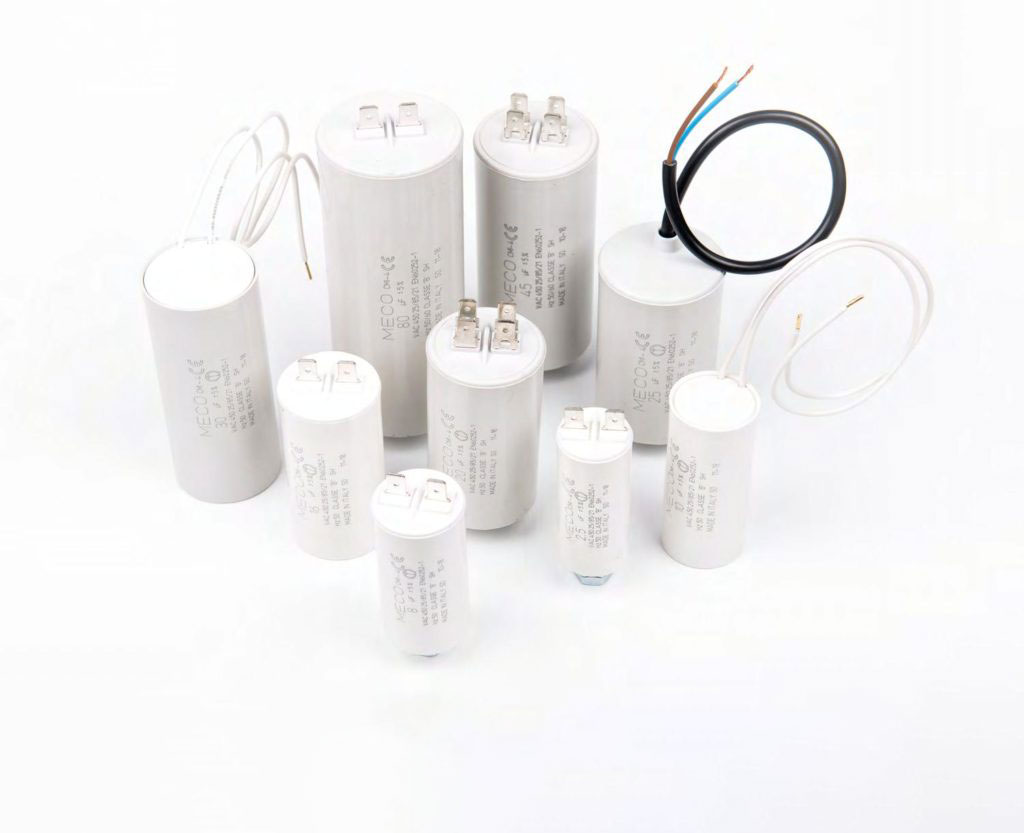

Condensatori monofase per motori in polipropilene metallizzato
INFORMAZIONI GENERALI – I condensatori normalmente definiti per motori vengono in genere utilizzati per l’avviamento e la marcia di motori a induzione monofase a 2 o 3 avvolgimenti. La capacità di questi condensatori (ad inserzione permanente) deve essere stabilita accuratamente al fine di evitare eventuali surriscaldamenti dell’avvolgimento ausiliario.
PARTICOLARITA’ COSTRUTTIVE – Per la costruzione di questi condensatori viene utilizzato un dielettrico in film di polipropilene, metallizzato sottovuoto, autorigenerante che consente l’ottenimento di unità capacitive a bassissime perdite e ingombri ridotti. Questi elementi vengono successivamente incapsulati in custodia di plastica e quindi inglobati in resina.
Caratteristiche Tecniche
Technical details
Technical details
| Tolleranza capacità Capacitance tolerance | ±5% |
| Tensione nominale Rated voltage | 450 Vac |
| Frequenza nominale Rated frequency | 50/60 Hz |
| Angolo di perdita Loss angle | tanδ ≤ 20 x 10-4 (Vn – 50Hz) |
| Temperatura di lavoro Operating temperature | -25°C +85°C |
| Categoria climatica Climatic category | 25/85/21 |
| Tensione di prova Test voltage | tra le armature: 2 Vn x 2” between terminals: 2 Vn x 2” |
| verso Massa: 3000 Vac x 2” between terminals and case: 3000 Vac x 2” | |
| Resistenza isolamento Insulation resistance | 104 MΩ x μF |
| Certificazioni Approvals | IMQ |
| Norma di riferimento Reference standard | EN60252-1 |
| Classe funzionamento Application class | B=10.000 h |
| Grado di protezione Protection degree | IP00 |
| Classe di sicurezza Security class | S0 |
| Contenitore e coperchio Case and cover | in materiale plastico autoestinguente grado V2 secondo UL94 in self-extinguishing plastic material grade V2 in according to UL94 |
| Temperatura di stoccaggio Storage temperature | -40°C +85°C |
Avvertenze
Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. Meco Capacitors declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO Capacitors sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
