Serie
CMA 4

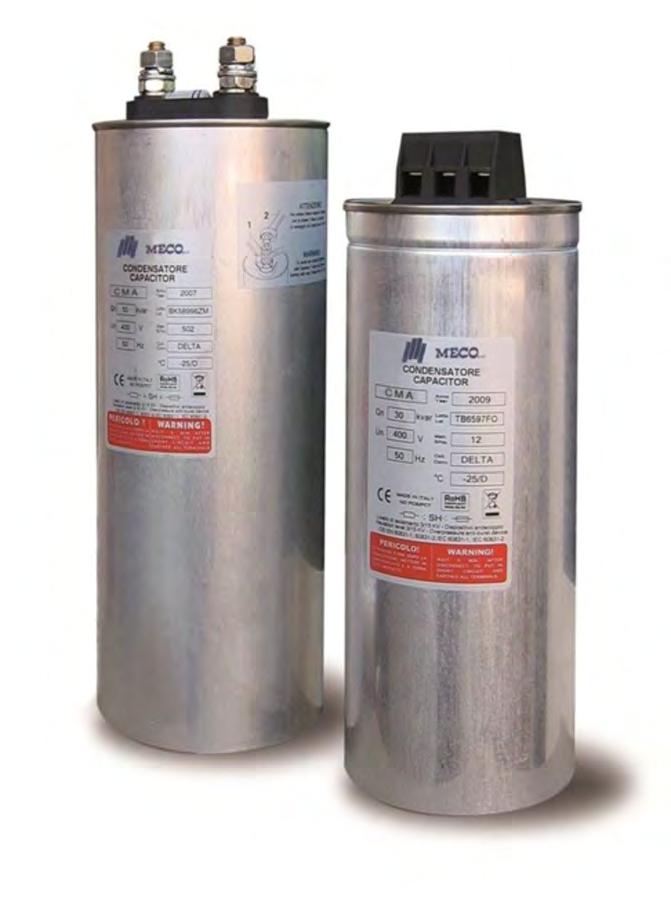

Condensatori trifase cilindrico
Una gamma completa di condensatori trifase con contenitore cilindrico in alluminio.
Tutti i condensatori sono dotati di resistenza di scarica esterna, fusibili di sovracorrente e dispositivo di sicurezza a sovrapressione che, in caso di guasto dell’elemento, lo disconnette dal circuito di alimentazione per garantire la massima sicurezza in tutte le applicazioni.
Caratteristiche Tecniche
Technical details
Technical details
| Tolleranza Tolerance | -5 % /+10 % |
| Tensione nominale Rated Voltage | (Un) 230 – 400 – 415 – 440 – 480 – 525 – 690 V |
| Frequenza nominale Rated Frequency | 50 Hz (60 Hz a richiesta On demand) |
| Temperatura d’esercizio Working temperature | Classe D -25°C / +55°C – Classe C -25°C / +50°C |
| Perdite dielettriche Dielectric losses | ≤0,2W/kVar |
| Perdita totale al terminale Total losses at the terminals | ≤0,4W/kVar |
| Corrente massima Max current | 1,5In |
| Livello di isolamento Insulation level | 3/15kV Ue = 660Vac |
| Massimo valore di cresta del transitorio di corrente Maximum peak value of the current transient | ≤200In |
| Prova di Tensione tra i terminali Voltage test between the terminals | 2,15 Un for 2” |
| Prova di Tensione tra i terminali e la custodia Voltage test between the terminals and case | 3,6kV for 10” |
| Resistenza di scarica interna External discharge resistor | Riduzione a 75V in 3 minuti Reduction to 75V within 3 minutes |
| Terninali Terminals | Connettori a morsetti; viti M10 per Ø120 mm Clamp connectors; M10 screws for Ø120 mm |
| Servizio Service | Continuo Continuous |
| Installazione Installation | Interno Internal |
| Raffreddamento Cooling | Aria naturale Natural air |
| Umidità massima Max permissibile humidity | 80% |
| Altitudine Altitude | ≤2000 ( m a.s.l.) |
| Grado di protezione Degree of protection | IP20 – IP00 per Ø120 mm IP20 – IP00 for Ø120 mm |
| Aspettativa di vita Expected life | >130.000 h (classe D) – >150.000 h (classe C) |
| Fissaggio Fixing | Codolo filettato M12 M12 stud |
| Norme di riferimento Reference Standards | CEI EN 60831-1/2, IEC 60831- 1/2 |
| Numero di inserzioni Number of switching operations | Max 5000/anno secondo IEC 60831-1/2 Max 5000 per year according to IEC 60831-1/2 |
Avvertenze
Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. Meco Capacitors declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO Capacitors sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
