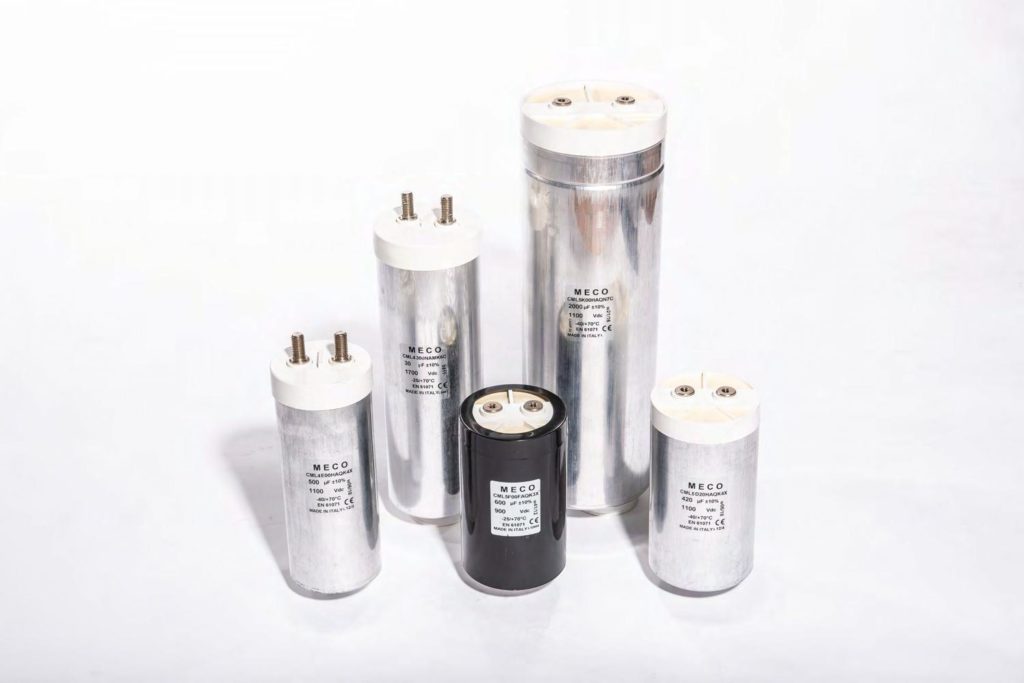

Serie
CML5
Condensatori per elettronica di potenza per applicazioni DC

Condensatori per DC link, filtri DC, immagazzinaggio di energia.
Caratteristiche Tecniche
Technical details
Technical details
Tensione nominale DC (UNDC) Rated DC Voltage (UNDC) | 600, 700, 900, 1100, 1300, 1500, 1800, 2000, 2200, 2400, 2600, 3000, 3600 |
Tensione di ondulazione (Ur) Ripple voltage (Ur) | ≤0,25UNDC |
Tolleranza capacità Capacitance tolerance | ±10% |
Dispositivo di sicurezza Safety device | NO |
Categoria climatica Climatic category | 40/85/21 |
Temperatura massima d’esercizio -Ѳmax Maximum operating temperature -Ѳmax | 85°C |
Temperatura minima d’esercizio -Ѳmin Minimum operating temperature -Ѳmin | -40°C |
Temperatura massima punto più caldo -Ѳhs Maximum hotspot temperature -Ѳhs | 85°C |
Temperatura di stoccaggio Storage temperature | -40 + 85°C |
Tensione di prova Test voltage | Tra i terminali: 1,5UNDC/30” Verso massa: 3,6kV/3” Between terminals: 1,5UNDC/30” Between terminals and case: 3,6kV/3” |
Terminali Terminals | Filetto interno M6x10 o Viti M8 M6x10 threaded holes or M8 screws |
Corrente massima terminali Maximum terminal current | 120A |
Coppia massima serraggio terminali Fixing screws maximum torque | 5Nm per filetto interno, 6Nm per viti M8 5Nm for threaded holes, 6Nm for M8 screws |
Custodia/Piastrina Case/Cover | Alluminio/Plastica UL94-V0 Aluminium/Plastic UL94-V0 |
Norma di riferimento Reference standard | IEC 61071 |
Aspettativa di vita Life expectancy | 100000 h |
Umidità relativa Relative humidity | <95% |
Altitudine Altitude | ≤2000 mslm masl |
Avvertenze
Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. Meco Capacitors declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO Capacitors sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
