Serie
CMLF

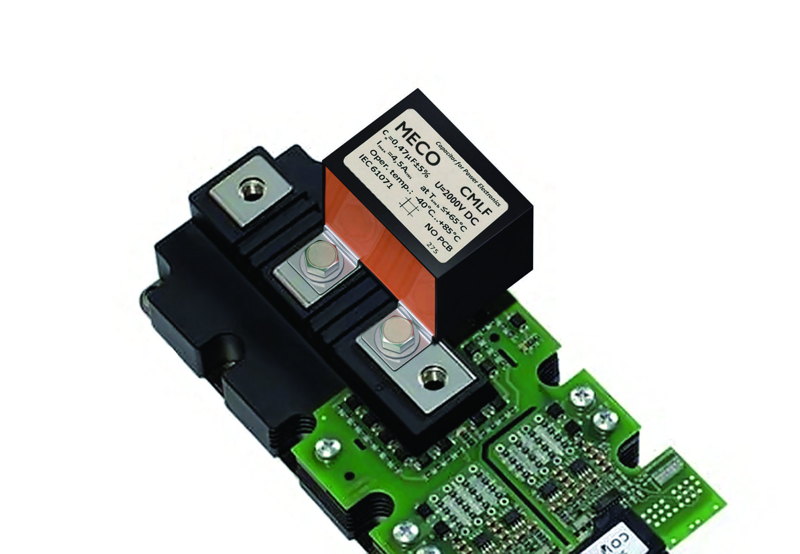

Condensatori progettati specificamente per circuiti di soppressione e risonanza, impulsi e carichi elevati grazie alla metallizzazione a doppio lato.

Principali applicazioni:
– Comandi motore (controllo velocità motore CA)
– Sistemi UPS
– Inverter/Convertitori
– Forni a microonde
– Auto elettriche
– Alimentatori switching
– Commutazione SCR (raddrizzatore controllato al silicio)
– Saldatura e attrezzature per saldatura ad arco
Caratteristiche Tecniche
Technical details
Technical details
Technical details | |
Tensione nominale DC (UNDC) | 700, 850, 1000, 1200, 1500, 2000, |
Rated DC voltage (UNDC) | 2500, 3000 |
Range capacità | 0,047 µF -> 12 µF |
Capacitance range | |
Tolleranza capacità | ±10% |
Capacitance tolerance | |
Fattore dissipazione (DF) | Tg∂ x10-4, 1kHz |
Dissipation factor (DF) | |
Dispositivo di sicurezza | NO |
Safety device | |
Categoria climatica | 40/85/56 |
Climatic category | |
Temperatura massima d’esercizio -Ѳmax | 85°C |
Maximum operating temperature -Ѳmax | |
Temperatura minima d’esercizio -Ѳmin | -40°C |
Minimum operating temperature -Ѳmin | |
Tensione di prova | tra i terminali: 1,6UR/10” |
verso massa: 3kV/60” | |
Test voltage | between terminals: 1,5UR/10” |
between terminals and case: 3kV/60” | |
Terminali | Piastrine capocorda in rame stagnato |
(ottone) (senza piombo) | |
Terminals | Tinned copper (brass) lugs (lead-free) |
Corrente massima terminali | 100A |
Maximum terminal current | |
Materiale contenitore | Plastica VO autoestinguente UL94 |
Case material | UL94 Self-extinguishing VO plastic |
Grado di protezione | IP00 |
Protection degree | |
Norma di riferimento | IEC 61071-1 IEC 60068-1 |
Reference standard | |
Aspettativa di vita | ≥100000 h |
Life expectancy | |
Umidità relativa | 93±2% |
Relative humidity | |
Altitudine | ≤2000 mslm masl |
Altitude |
Avvertenze
Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. Meco Capacitors declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO Capacitors sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
