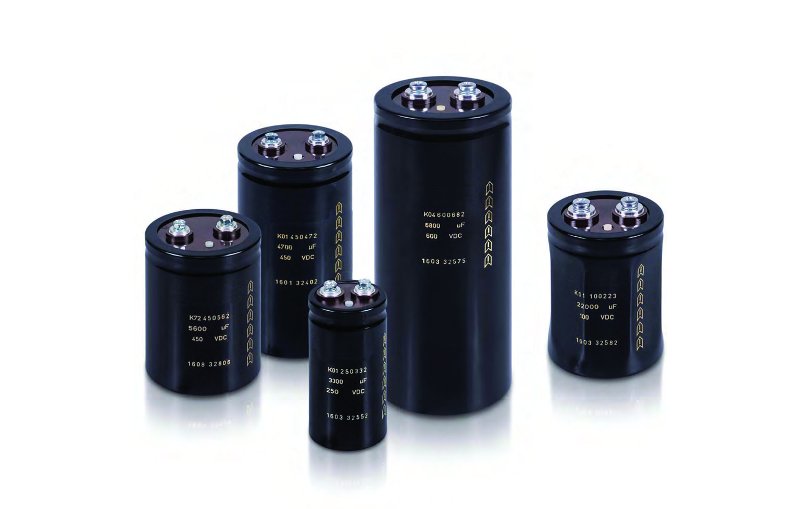

Serie
CMZ 1
Condensatori elettrolitici con inserto a vite
Custodia in alluminio, morsetti a vite, guarnizione ermetica alloggiata su un coperchio di resina, autoestinguente, lunga vita. Per alimentatori switching professionali, convertitori, dispositivi di filtraggio.
Caratteristiche Tecniche
Technical details
Technical details
| Tensione nominale (VN) Rated voltage (VN) | 63, 75, 100, 160, 200, 250, 350, 400, 420, 450, 500 |
| Sovratensione (Vp) Surge voltage (Vp) | Vp = 1.15 VN (Vr ≤ 250V DC) Vp = 1.10 VN (Vr > 250V DC) |
| Gamma capacità nominale Rated capacitance range | da1000μF a 100000 μF from 1000 μF to 100000uF |
| Tolleranza capacità Capacitance tolerance | -10+30% 100Hz, 20°C (IEC-62) |
| Corrente di dispersione (IL) Leakeage current (IL) | Max IL = 0.006 Cr Vr +4 μA |
| Resistenza di isolamento Insultation resistance | A 100V DC per 1 min. >100 MΩ At 100V DC for 1 min. > 100 MΩ |
| Resistenza alle vibrazioni, ampiezza 0,75 mm: frequenza da 10Hz a 55Hz | misura ≤143: accelerazione 10G per 3×2 h misura >143: accelerazione 5G per 3×0,5 h |
| Vibration resistance, amplitude 0,75 mm: frequency range 10Hz to 55Hz | ≤143 height: acceleration 10G for 3×2 h >143 height: acceleration 5G for 3×0,5 h |
| Categoria climatica Climatic category | 40/105/56 |
| Temperatura d’esercizio Operating temperature | -40°C +85°C (+105°C a richiesta) (+105°C on request) |
| Temperatura di stoccaggio Storage temperature | -20 +40°C |
| Terminali Terminals | Viti M10 M10 screw |
| Coppia massima serraggio terminali Fixing screws maximum torque | 10Nm |
| Grado di protezione Protection degree | IP00 |
| Norma di riferimento Reference standard | CECC 30.300 – IEC 60384-4 Long Life Grade |
| Aspettativa di vita Life expectancy | 250000 h -> 40°C 15000 h -> 85°C |
| Percentuale fallimento Failure percentage | ≤1% |
| Altitudine Altitude | ≤2000 mslm masl |
Avvertenze
Un utilizzo e/o un uso improprio del condensatore quali, per esempio, applicazioni che comportano il superamento delle capacità e/o delle caratteristiche riportate su un dato condensatore, può provocare un guasto e/o rottura irreversibile che si può manifestare con perdita di capacità, aumento del fattore di potenza e interruzione permanente del circuito. Meco Capacitors declina ogni responsabilità per danni al condensatore, a persone e cose derivanti da un uso improrio o scorretto dei propri prodotti.
Direttiva RoHS
I condensatori MECO Capacitors sono in linea con la direttiva Europea 2002/95/EC già nota come direttiva RoHS.
